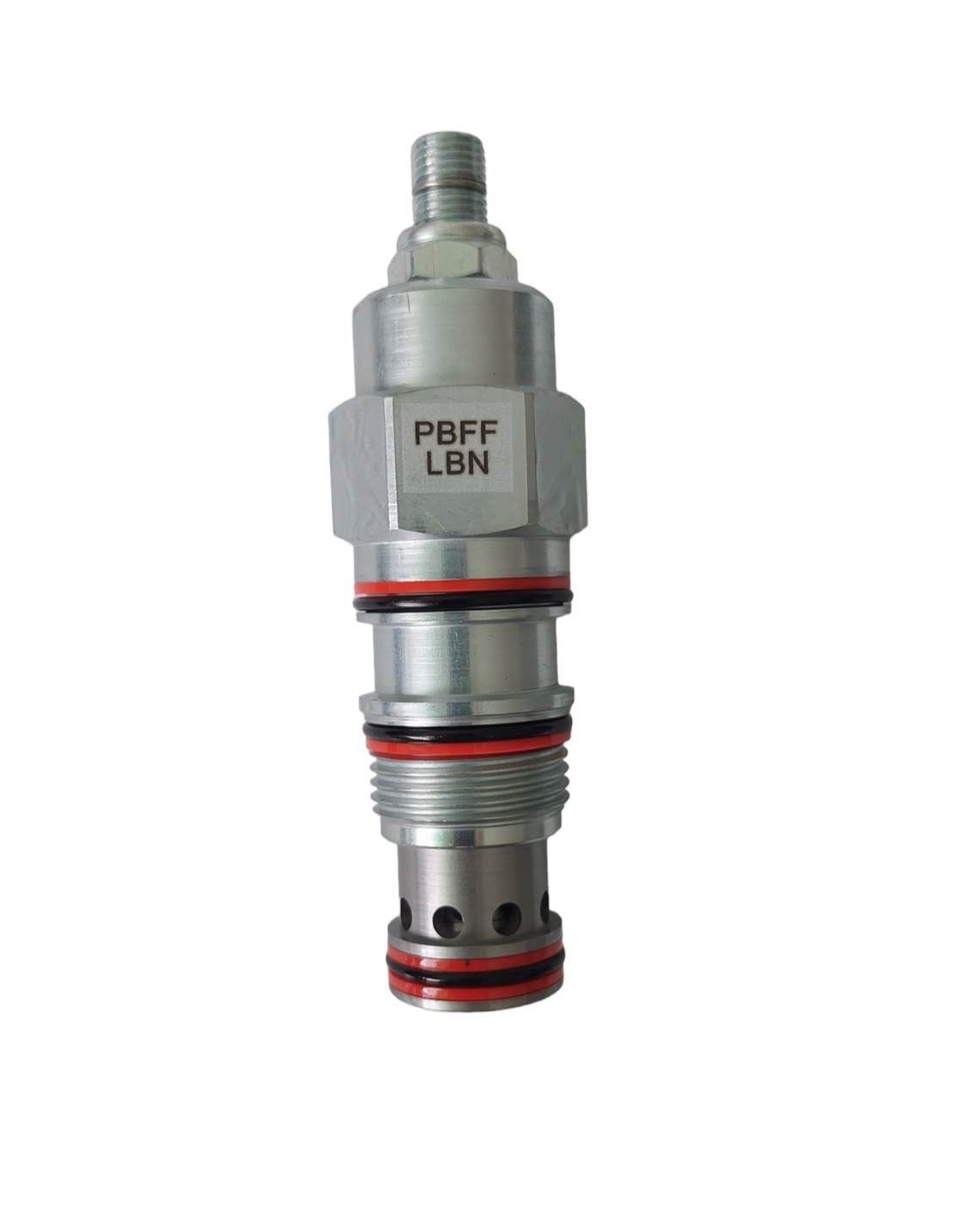

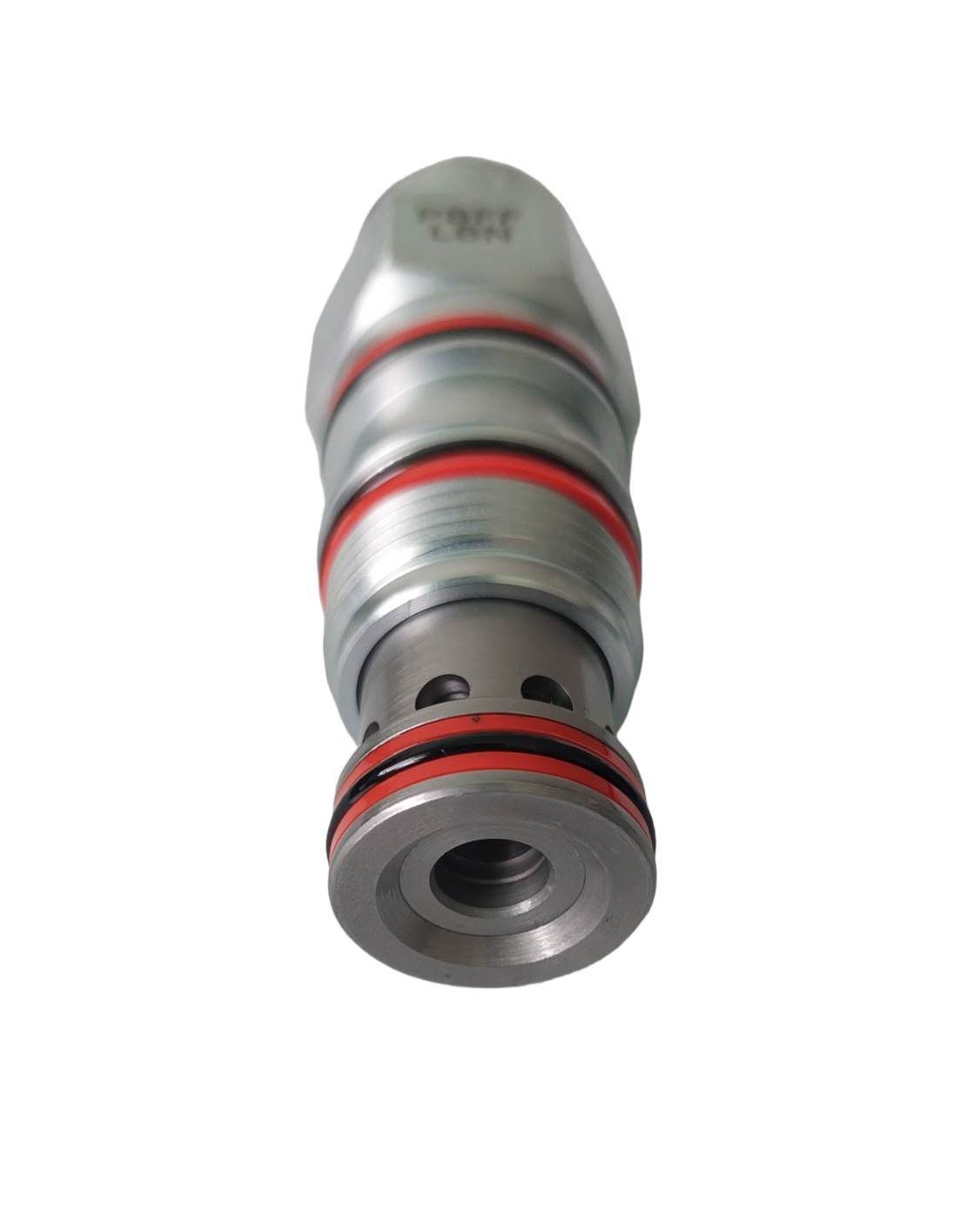

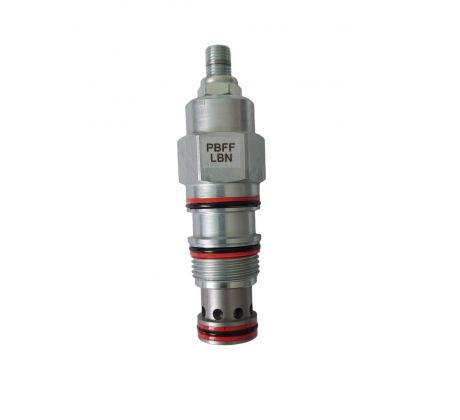

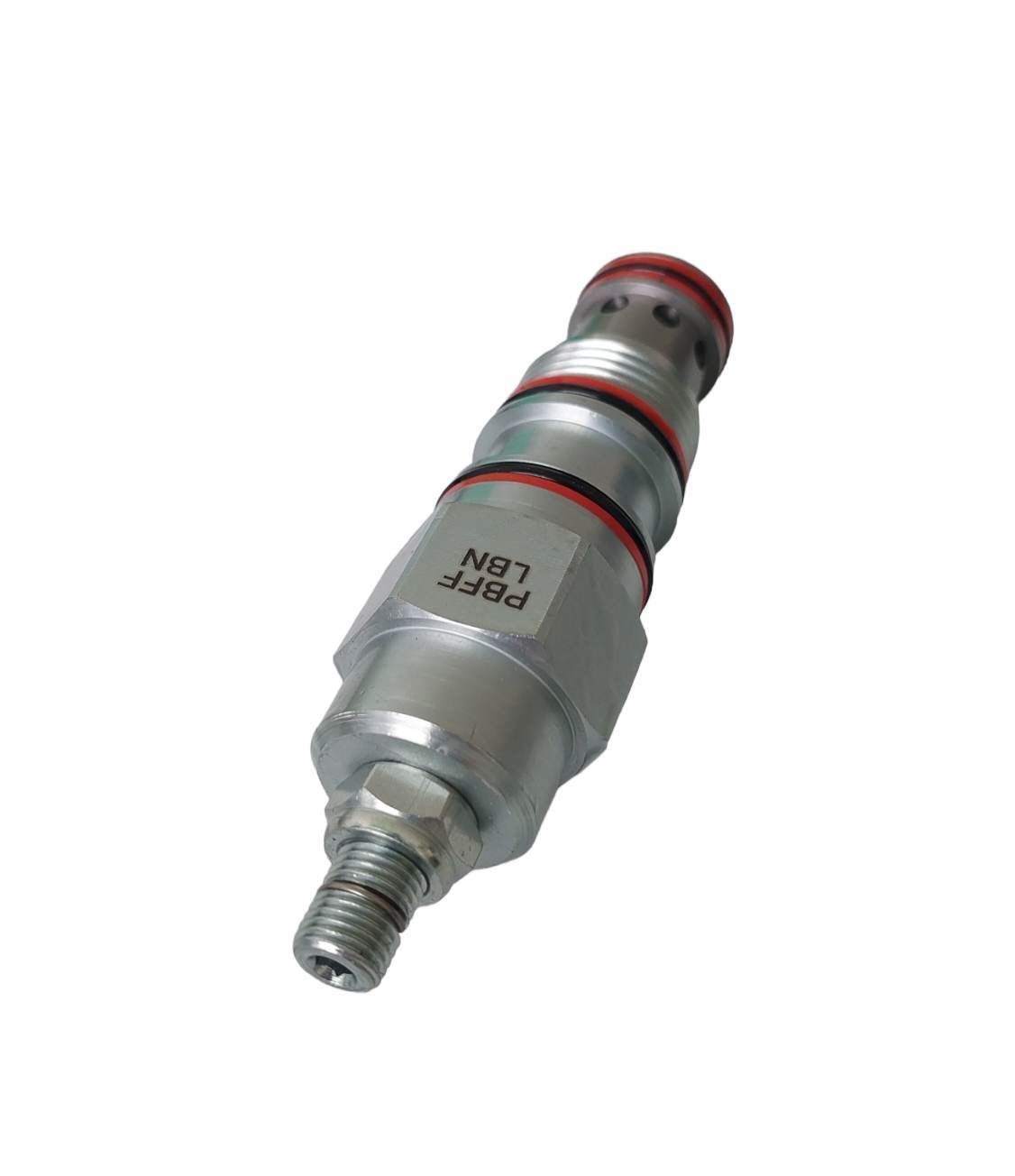

Tlakový ventil T-2A 3,5-105 Barov

Tlakový ventil T-2A 3,5-105 Barov

Pilotne ovládaný, redukčný ventil s vŕtaným otvorom piestu

Kapacita: 20 gpm | Dutina: T-2A

Kód:	508552

Dostupnosť:	Na Sklade
Kúpou tohto produktu získate 242 bodov.

197,- € bez DPH 242,31 € s DPH

Do košíka

Opýtať sa

Tlakový ventil T-2A 3,5-105 Barov

Pilotne ovládané redukčné ventily znižujú vysoký primárny tlak na vstupe (port 2) na konštantný znížený tlak na porte 1, čo umožňuje prevádzku okruhov s viacerými požiadavkami na tlak pomocou jediného čerpadla.

Tieto ventily majú otvor hlavného stupňa vyvŕtaný do piestu a nie zasadený otvor. To umožňuje ventilu prežiť fyzicky náročné aplikácie.
Kazety konfigurované s tesnením EPDM sú určené na použitie v systémoch s kvapalinami na báze esterov fosforu. Vystavenie kvapalinám na báze ropy, mazivám a mazivám poškodí tesnenia.
Všetky trojcestné náplne na zníženie a zníženie/uvoľnenie tlaku sú fyzicky zameniteľné (tj rovnaká prietoková dráha, rovnaká dutina pre danú veľkosť rámu). Pri zvažovaní montážnych konfigurácií sa niekedy odporúča, aby sa s redukčnými/odľahčovacími kazetami použilo spätné vedenie s plnou kapacitou (port 3).
Úplný spätný tok zo zníženého tlaku (port 1) do vstupu (port 2) môže spôsobiť zatvorenie hlavnej cievky. Ak sa v okruhu vyžaduje spätný voľný prietok, zvážte pridanie samostatného spätného ventilu do okruhu.
Ak je spotreba pilotného prietoku kritická, zvážte použitie priamo pôsobiacich redukčných/odľahčovacích ventilov.
Odporúčaný maximálny vstupný tlak je určený rozsahom nastavenia. Rozsahy D, E, N a Q sa testujú s maximálnym rozdielom 2000 psi (140 barov) medzi vstupným a zníženým tlakom. Rozsahy A, B a H sa testujú s maximálnym rozdielom medzi vstupom a zníženým tlakom 3000 psi (210 bar). Rozsahy C a W sa testujú so vstupným tlakom 5000 psi (350 bar).
Pilotne ovládané ventily vykazujú výnimočne ploché tlakové/prietokové charakteristiky, sú veľmi stabilné a majú nízku hysterézu.
Tlak na porte 3 je priamo aditívny k nastaveniu ventilu v pomere 1:1 a nemal by presiahnuť 5000 psi (350 bar).
Pilotne ovládané redukčné, redukčné/odľahčovacie ventily prirodzene nie sú rýchlo pôsobiace ventily. Pre lepšiu dynamickú odozvu zvážte priamo pôsobiace ventily.
Zahŕňa konštrukciu plávajúceho štýlu Sun, aby sa minimalizovala možnosť zaseknutia vnútorných častí v dôsledku nadmerného inštalačného krútiaceho momentu a/alebo variácií obrábania dutín/kaziet.

Dutina: T-2A

séria: 2

Kapacita: 74 litrov za min.

Veľkosť šesťhranného ventilu: 25,58 mm

Inštalačný moment ventilu: 61 - 67,8 N m

Veľkosť vnútornej šesťhrannej nastavovacej skrutky: 3,97 mm

Veľkosť šesťhrannej poistnej matice: 14,29 mm

Krútiaci moment poistnej matice: 356 - 400N

Hmotnosť: 0,28kg
