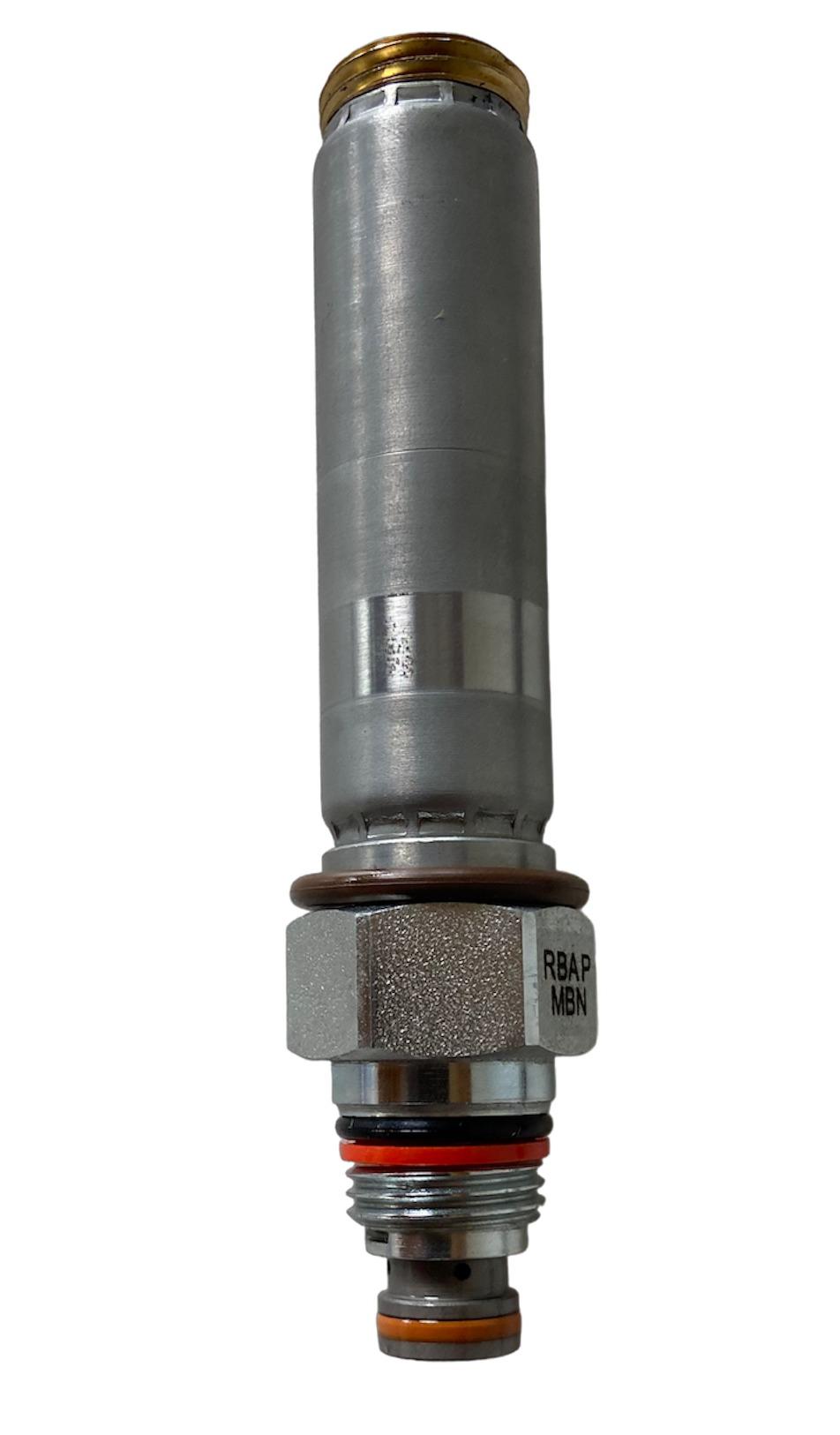

Uvoľňovací ventil 10,5-105 Barov

Táto 2-portová, pilotná, priamo pôsobiaca odľahčovacia kazeta je elektroproporcionálne riadený ventil na reguláciu tlaku. Proporcionálne ovládanie umožňuje nekonečnú, plynulú reguláciu v rámci zvoleného rozsahu tlaku. Keď je tlak na porte 1 (vstup) dostatočný na prekonanie síl solenoidu, ako je určené analógovým vstupným signálom, tanier sa zdvihne a umožní prietok z portu 1 do portu 2 (výstup). Táto pilotná kontrolná kazeta využíva dutinu T-8A, takže ju možno použiť v spojení s hlavným stupňom Sun, prvkami na reguláciu tlaku.

• Zmena analógového vstupného signálu na proporcionálny solenoid poskytuje plynulé ovládanie tlaku.
• Táto elektroproporcionálna kazeta využíva Sun T-8A, 2-portovú dutinu, čo z nej robí ideálnu voľbu na použitie v spojení s kazetami hlavného stupňa Sun. Samostatné pilotné vedenia sú eliminované a iba jedna dutina musí byť obrobená, aby vyhovovala riadiacej aj primárnej funkcii. Poznámka: Všetky 2-portové riadiace kazety pilotného stupňa využívajú rovnakú dutinu a sú fyzicky zameniteľné. Funkčnosť je jediným hľadiskom.
• Všetky tlakové rozsahy klesnú na nastavenie 0 bez analógového vstupného signálu. Rozsahy tlaku označujú oblasť ventilu s prijateľným výkonom.

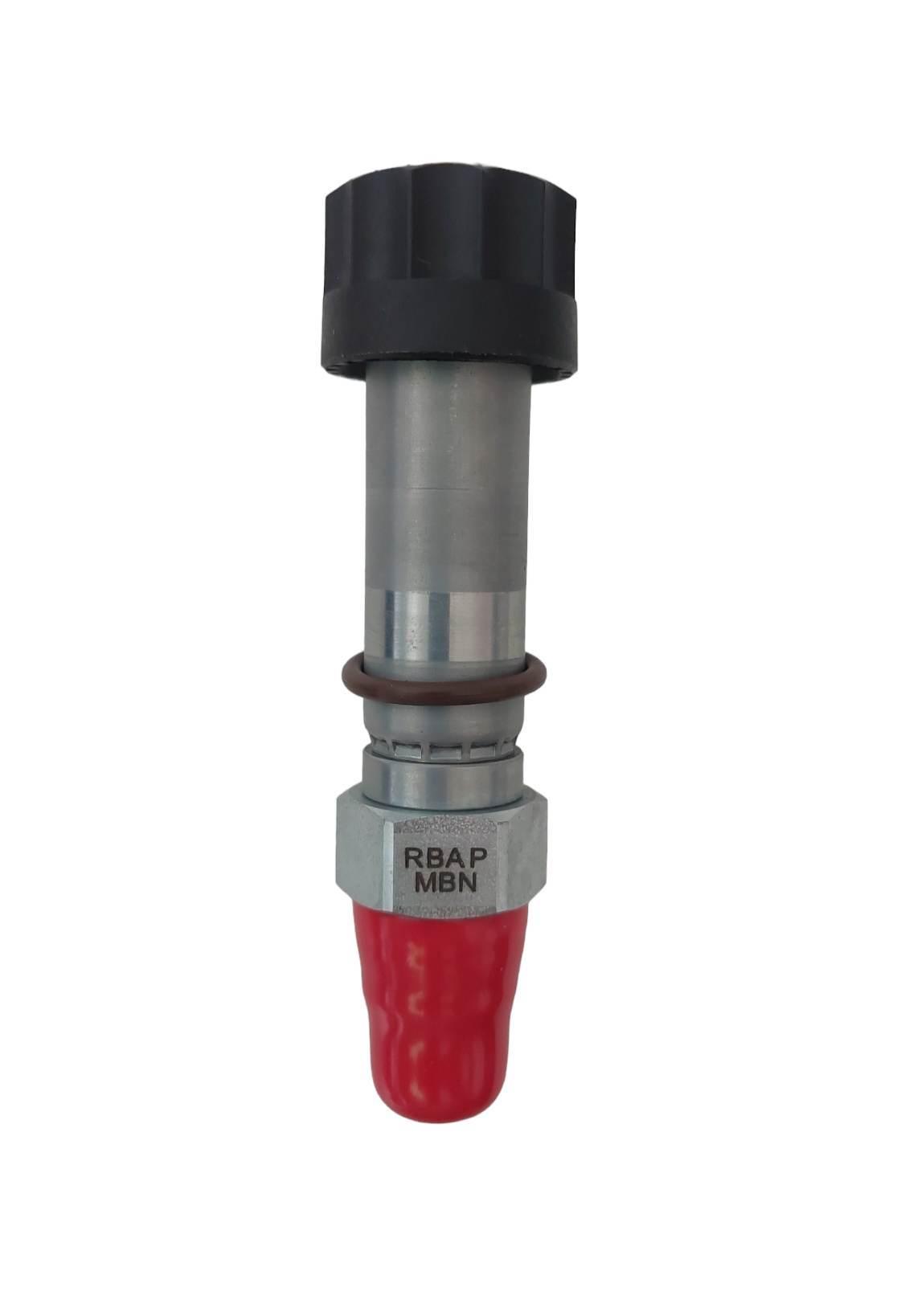

• Ovládanie L (Manual Override - Adjustable) umožňuje manuálne nastaviť ventil v prípade elektrickej poruchy. Ovládanie L tiež umožňuje kompenzovať rozsah tlaku. Napríklad, ak je ventil rozsahu A mechanicky posunutý na nastavenie 1500 psi (105 bar), nové maximum bude 4500 psi (310 bar).
• Zostava ručného ovládania „E“ má mechanickú životnosť približne 7 000 cyklov.
• Tlmená konštrukcia poskytuje stabilnú prevádzku v širokom rozsahu prevádzkových podmienok. Poznámka: Modely vybavené ovládaním „M“ nezahŕňajú tlmiaci otvor v kotve solenoidu.
• Možnosť okamžitého/otočenia „E“ umožňuje operátorovi posunúť ventil otočením ručného ovládania v smere hodinových ručičiek o 90 stupňov.
• Kazety konfigurované s tesnením EPDM sú určené na použitie v systémoch s kvapalinami na báze esterov fosforu. Vystavenie kvapalinám na báze ropy, mazivám a mazivám poškodí tesnenia.
• Poznámka: Ventil hlavného stupňa by sa mal najskôr nainštalovať na správnu hodnotu krútiaceho momentu, potom by sa mala časť pilotného riadenia T-8A do ventilu hlavného stupňa nainštalovať na požadovanú hodnotu krútiaceho momentu.
• Pre optimálny výkon by sa mal použiť zosilňovač so snímaním prúdu a nastaviteľným ditherom. Dither by mal byť nastaviteľný medzi 100 - 250 Hz.
• POZNÁMKA: Pri použití ovládania M neexistuje horná hranica nastavenia tlaku. Čím viac sily vynaložíte na ručné ovládanie, tým vyšší je výsledný tlak.
• Vysoká pilotná kapacita umožňuje prevádzku väčších prvkov hlavného pódia.
• Schopný pracovať s tlakom do 5000 psi.
• Nízka úroveň úniku v uzavretej polohe. (Opätovné usadenie nastane pri 85 % tlaku prasknutia.)
• Cievky sú zameniteľné s inými plnoprietokovými, solenoidom ovládanými ventilmi a možno ich namontovať na trubicu v oboch smeroch.
• Zahŕňa konštrukciu plávajúceho štýlu Sun, aby sa minimalizovala možnosť zaseknutia vnútorných častí v dôsledku nadmerného inštalačného krútiaceho momentu a/alebo variácií obrábania dutín/kaziet.

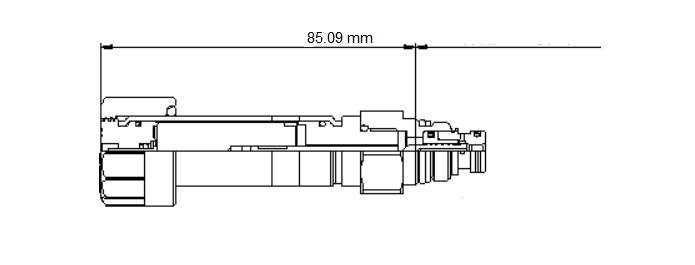

Dutina: T-8A

Séria: P

Maximálny prevádzkový tlak: 345 barov

Priemer solenoidovej trubice: 19 mm

Veľkosť šesťhranného ventilu: 22,2 mm

Krútiaci moment inštalácie ventilu: 27,1 - 33,9 N m

Hmotnosť  (s cievkou): 0,45 kg
